粉碎型格柵除污機Product Center

分享到：

詳細說明：

產品概述/PRODUCTS OVERVIEW

單轉鼓粉碎型格柵適用于高流量（300-1500m3/h）的渠道或泵站，可渠道式、附壁式安裝，將輸送介質中的固體物質、懸浮物以及細長纖維等粉碎為6-10mm的小顆粒，隨污水一同流走。

工作原理/OPERATING PRINCIPLE

夾帶固體顆粒的污水通過轉鼓式粉碎型格柵，大于8mm的大塊垃圾被轉鼓截留，并被轉送到切割區粉碎成細小顆粒，小于8mm的小塊垃圾被水流裹挾通過轉鼓區，細小顆粒隨污水流向下游后，將不會再對下游設備造成威脅。

基本結構/STRUCTURE

單轉鼓粉碎型格柵主要由驅動裝置、主動軸、從動軸、切削刀片組、立式轉鼓、密封、機體等構成。污水中的固體漂浮物隨污水進入轉鼓區后被旋轉的鼓柵截留并送到切割區，兩組差速轉動的刀片迅速進行軸向和徑向切割，將固體物切割破碎成細小顆粒。

1. 箱體：優質碳鋼、不銹鋼、高強度球墨鑄鐵；
2. 軸：進口熱處理六角合金鋼；
3. 刀片：鈦合金鋼、3cr13；

4. 轉鼓：304不銹鋼；
5. 減速器：泰星行星齒輪減速機；

6. 機械密封：碳化鎢；

7. 立式轉鼓：高強度不銹鋼，有軸設計；
8. 電機：IP68的兩棲防爆電機，多種功率可選；

性能優點/PERFORMANCE ADVANTAGES

安裝簡易靈活，適用于大部分現有渠道，無需改造；

雙軸設計，適應更多種類的固體顆粒，相互獨立的刀片和墊片安裝在兩個逆向旋轉的軸上，交替重疊，實現螺旋形切割，達到良好的切割效果；

刀片可選，鍍鈦刀片和墊片可選，比普通刀片更耐磨，使用壽命比普通刀片延長2-3倍；

溢流格柵，兩側可加設溢流格柵，以增加流量減少水頭損失，溢流格柵呈喇叭形安裝，方便將污物引導進格柵切割區。

立式轉鼓，采用有軸設計，強度較無軸更高，轉鼓更不易變形；轉鼓柵條橫行或豎行焊接在轉盤上，能有效的防止漂浮物漏走；轉鼓與刀片之間間隙小，可獲得更高的固體捕獲率。

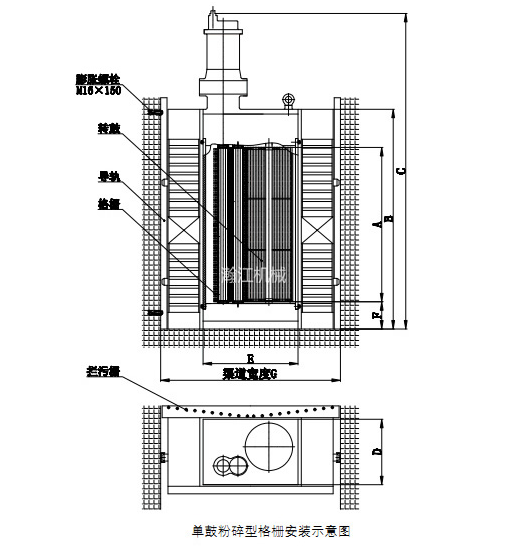

外形示意圖：

圖片1 (2)

技術參數/TECHNICAL PARAMETERS

注：粉碎型格柵安裝的最小渠道寬度為設備寬E+20mm,一般采用滑動導軌安裝，渠道寬度取設備寬度+100mm。以上參數及設備尺寸僅供參考，設計時請以我司實際參數及圖紙尺寸為準。

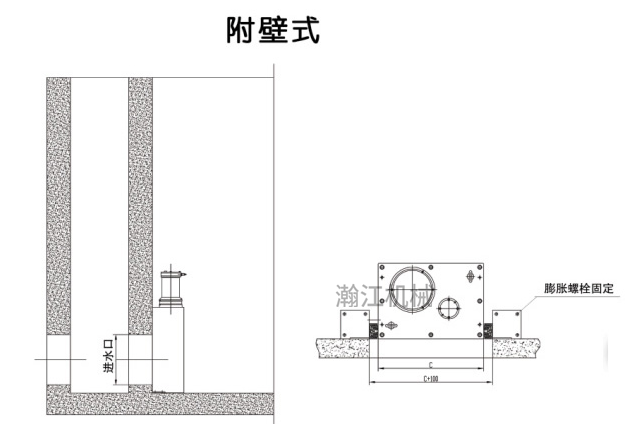

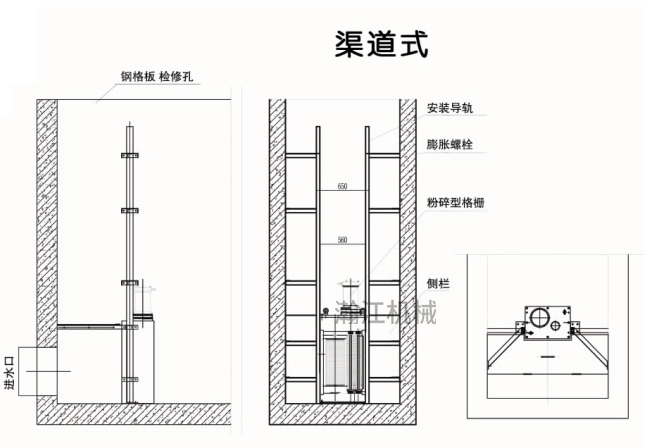

安裝示意圖：

控制系統（PLC）控制柜/CONTROL SYSTEM(PLC CONTROL BOX)

1、可設置自動啟動和停止，可設定自動運行的時間及次數；

2、過載堵轉電流、反轉次數、反轉時間等參數均可自由設定；

3、帶電機漏水、過載、過熱、短路、缺相等保護；

4、設備運行狀態、電機負載電流、故障狀態均可實時顯示與歷史查詢；

5、PLC等關鍵元器件采用西門子、三菱、施耐德等國際知名品牌。

訂貨說明/ORDERING INSTRUCTIONS

1、流量范圍建立在最優的渠道情況下；

2、請咨詢我司或銷售代表正確選型；

3、本公司支持OEM，可根據不同用戶要求，定制其他規格的粉碎機。
