產品概述/PRODUCTS OVERVIEW

無鼓式粉碎型格柵可渠道式、附壁式安裝，將輸送介質中的固體物質、懸浮物以及細長纖維等粉碎為6-10mm的小顆粒，隨污水一同流走。

工作原理/OPERATING PRINCIPLE

夾帶固體顆粒的污水通過無鼓式粉碎型格柵，污水總的固體顆粒經過粉碎區時被粉碎機的兩組刀片破碎成最購銷的顆粒，細小顆粒隨污水流向下游后，將不會再對下游設備造成威脅。

基本結構/STRUCTURE

無鼓式粉碎型格柵主要由驅動裝置、主動軸、從動軸、切削刀片組、密封、機體等構成。驅動裝置帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸的刀片呈逆向旋轉，而將固體物切割破碎成細小顆粒。

1. 箱體：優質碳鋼、不銹鋼、高強度球墨鑄鐵；

2. 軸：進口熱處理六角合金鋼；
3. 刀片：鈦合金鋼、3cr13；

4. 轉鼓：304不銹鋼；

5. 減速器：泰星行星齒輪減速機;

6. 機械密封：碳化鎢；
7. 電機：IP68的兩棲防爆電機，多種功率可選；
8. 控制箱：按需。

性能優點/PERFORMANCE ADVANTAGES

安裝簡易靈活，適用于大部分現有渠道，無需改造；

雙軸設計，適應更多種類的固體顆粒，相互獨立的刀片和墊片安裝在兩個逆向旋轉的軸上，交替重疊，實現螺旋形切割，達到良好的切割效果；

刀片可選，鍍鈦刀片和墊片可選，比普通刀片更耐磨，使用壽命比普通刀片延長2-3倍；

溢流格柵，兩側可加設溢流格柵，以增加流量減少水頭損失，溢流格柵呈喇叭形安裝，方便將污物引導進格柵切割區。

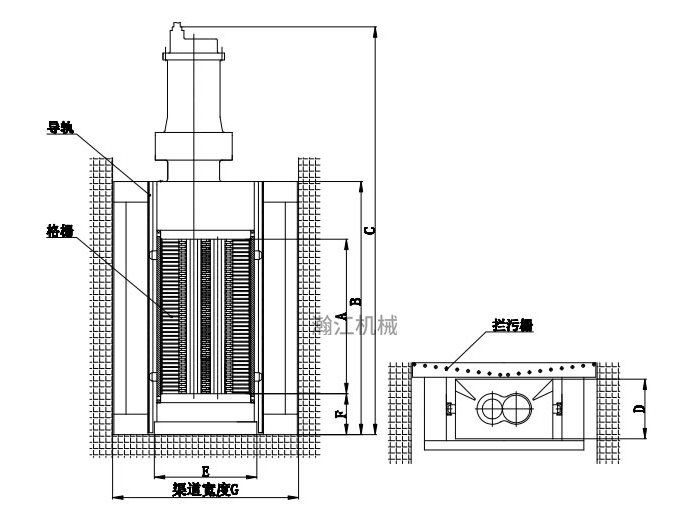

外形示意圖：

技術參數

注：粉碎型格柵安裝的最小渠道寬度為設備寬E+20mm,一般采用滑動導軌安裝，渠道寬度取設備寬度+100mm。以上參數及設備尺寸僅供參考，設計時請以我司實際參數及圖紙尺寸為準。

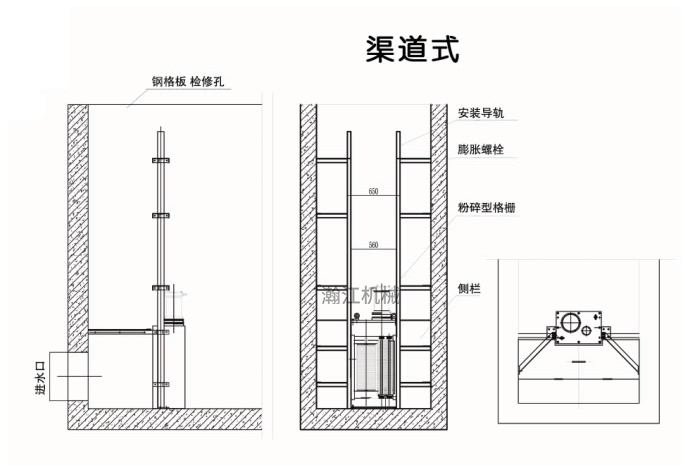

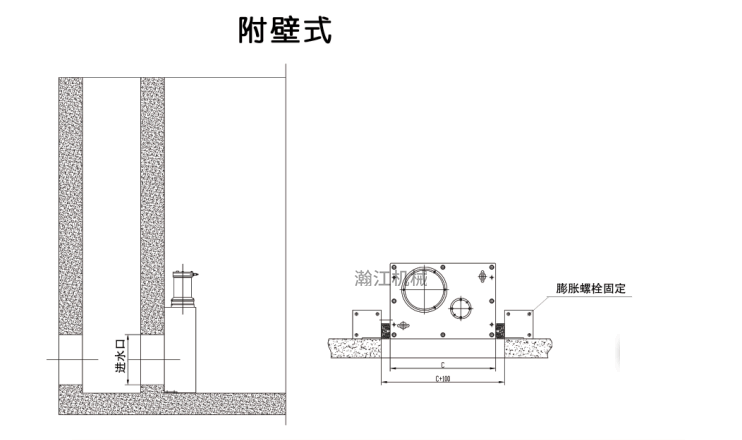

安裝示意圖：

控制系統（PLC）控制柜/CONTROL SYSTEM(PLC CONTROL BOX)

1、可設置自動啟動和停止，可設定自動運行的時間及次數；

2、過載堵轉電流、反轉次數、反轉時間等參數均可自由設定；

3、帶電機漏水、過載、過熱、短路、缺相等保護；

4、設備運行狀態、電機負載電流、故障狀態均可實時顯示與歷史查詢；

5、PLC等關鍵元器件采用西門子、三菱、施耐德等國際知名品牌。

訂貨說明：

1、流量范圍建立在最優的渠道情況下；

2、請咨詢我司或銷售代表正確選型；

3、本公司支持OEM，可根據不同用戶要求，定制其他規格的粉碎機。
